Модульна система arcoPlus® 626 Reversò

Модульна система двостінного полікарбонату для світлопрозорої покрівлі

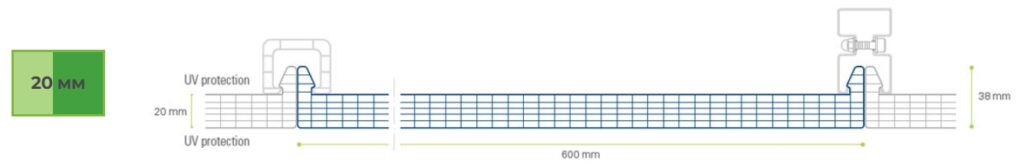

 arcoPlus® 626 Reversò це модульна система зі з’єднанням із стільникового полікарбонату, призначена для створення світлопрозорих покрівель та конструкцій у будівельній галузі : стільникова структура полікарбонату поєднує в собі легкість та міцність, покращуючи ізоляцію та розсіювання світла порівняно з суцільними листами (товщина 20 мм, 6-стінна конструкція, модуль 600 мм).

Він підходить для дахів (включаючи суцільні дахи), мансардних вікон та навісів , напівпрозорих фасадів та вертикальних заповнень , підвісних стель та облицювання там, де потрібне контрольоване природне освітлення. Використання модульної багатостінної полікарбонатної системи дозволяє покривати великі поверхні з естетичною безперервністю, скорочуючи час монтажу та спрощуючи управління деталями.

Захист від ультрафіолету та коекструзійна обробка (якщо застосовується) сприяють довговічності на відкритому повітрі, зменшуючи пожовтіння та погіршення експлуатаційних характеристик. Для надійних результатів важливо враховувати закриття комірок, оздоблювальні аксесуари, правильні з’єднання та допуски на теплове розширення, а також перевірку на вітрову/снігову стійкість та мінімальні ухили залежно від проекту.

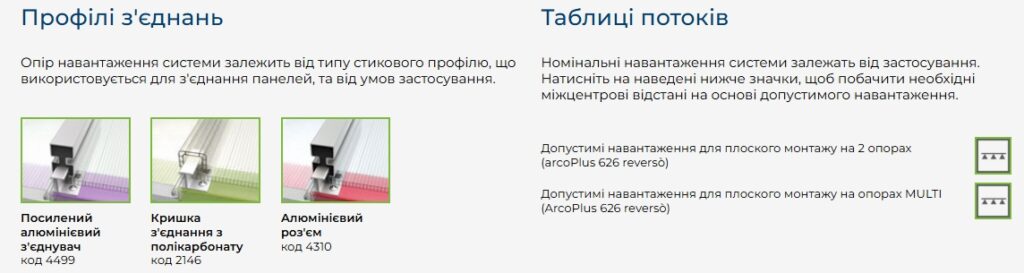

Щоб забезпечити несучу здатність до снігового навантаження та стійкість до напружень, ми рекомендуємо встановити анкерні кронштейни для кожної прогони. Панелі полікарбонату кріпляться до нижньої конструкції за допомогою спеціальних пластин, які необхідно закріпити до прогонів за допомогою відповідних самосвердлювальних/саморізних шурупів (на металевих конструкціях) та саморізів (на дерев’яних конструкціях) (не входять до комплекту). Монтаж алюмінієвих профілів з кодом 4310|4499 не дозволяє використовувати криволінійні конструкції. Для самовигнутих криволінійних конструкцій необхідно використовувати з’єднувальний профіль для полікарбонату з кодом 2146. Для цього застосування зверніться до даних про несучу здатність, зазначених на графіку багатоопорної плоскої конструкції, щоб оцінити його характеристики.

Деталі монтажу — модульної системи arcoPlus® 626 Reversò

напівпрозора кришка з полікарбонатною кришкою з'єднання 2146
Деталь кінцевого профілю для адаптації панелей до необхідної довжини для застосування. Код 2146+2179+2180+2182
Алюмінієве засклення 4319-200 для з'єднання профілів з'єднувачів 4310 у довгомірних виробах
Деталь початку обшивки панелями шляхом з'єднання панелі з профілем 2179 за допомогою кришки з'єднання 2146
з'єднання та фіксація панелей за допомогою пластини 4328
Розташування роз'єму 4310 з відповідними додатковими аксесуарами для з'єднання панелей

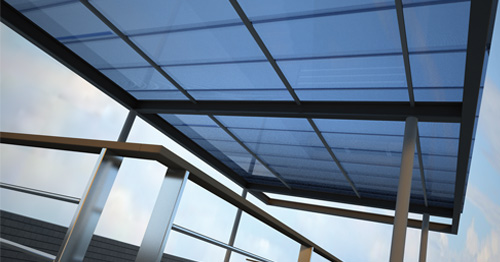

плоский дах з arcoPlus626

Системи, що відкриваються

Панелі ArcoPlus®, окрім того, що мають асортимент аксесуарів, які дозволяють встановлювати нерухомі вертикальні фасадні конструкції, можуть використовуватися для створення вікон, що відкриваються, для вбудовування в стрічкові конструкції або безпосередньо у самі фасадні конструкції. Відповідна інформація доступна у відповідному розділі веб-сайту.

Аксесуари — модульні з'єднувальні елементи arcoPlus® 626 Reversò

Аксесуари системи arcoPlus® 6410 доповнюють рішення та підтримують монтаж на суцільних дахах, фасадах та самонесучих конструкціях. У цьому розділі ви знайдете поздовжні профілі, з’єднувальні з’єднувачі, крайові профілі та оздоблювальні компоненти, призначені для 6410 (коди та зображення), корисні для визначення будівельних деталей на основі застосування та умов проекту.

Код 4315/4316 Аксесуари для роз'ємів
Код 4303 Кришка шарніра
Код 4318 Буфер PE-LD для роз'єму (+4310)
Код 4264 Пластина з нержавіючої сталі з вертикальним кріпленням
Код 2182 Затвор із полікарбонату товщиною 20 мм
Код 2146 Кришка з'єднання Reversò з полікарбонату
Код 4213 Прокладка PE-LD (розміри 40x35x580 мм)
Код 4328 Плоска атака Al пластини
Код 4263 Пластина з нержавіючої сталі для плоского з'єднання
Код 4329 Одностороння прокладка PE-LD 4x15 мм для 20/32 мм
Код 4319/200 Роз'єм Eclipse для Al для 4310
Код 4310 Алюмінієвий з'єднувач Reversò
Код 4499 Посилений алюмінієвий з'єднувач Reversò (твістер)
Код 4462 Буфер PE-LD для роз'єму 4499
Код 2179/RV Початковий профіль з ПК (товщина 20 мм)
Код 2180/RV Профіль клемного з'єднання ступінчастого вимикача PC (товщина 20 мм)
Код 4763/4764 L-подібна закриваюча кришка для 4310/4499 з алюмінію
Код 4974/600/RV Затвор з алюмінію/реверсу
