Замкова система arcoPlus® 324

Замкова система з полікарбонату з порожнистою структурою та захистом від ультрафіолету для невеликих огороджувальних конструкцій та напівпрозорих вікон

arcoPlus® 324 — це замкова система з порожнистого полікарбонату, призначена для створення напівпрозорих покрівель та огороджень у будівництві: конструкція з порожнистого полікарбонату поєднує легкість і міцність, забезпечуючи кращу теплоізоляцію та розсіювання світла порівняно з суцільними листами (4-стінна конструкція).
Вона підходить для покрівель (у тому числі суцільних), мансардних вікон та навісів, напівпрозорих фасадів та вертикальних перегородок, підвісних стель та облицювання, де потрібне контрольоване природне освітлення. Використання замкової системи з порожнистого полікарбонату дозволяє покривати великі площі з естетичною суцільністю, скорочуючи час монтажу та спрощуючи роботу з деталями.
Захист від УФ-випромінювання та обробка під час коекструзії (якщо передбачено) сприяють довговічності на відкритому повітрі, зменшуючи пожовтіння та зниження експлуатаційних характеристик. Для надійного результату важливо передбачити закриття комір, оздоблювальні елементи, правильні з’єднання та допуски на теплове розширення, а також перевірки на вітер/сніг та мінімальні нахили відповідно до проекту.

Деталі монтажу — замкової системи arcoPlus® 324

Конструкція з 4-ма елементами та замковим з’єднанням «штифт-паз» товщиною 20 мм не тільки надає панелі значну стійкість до згину, але й дозволяє встановлювати панелі без використання металевих опор, усуваючи тим самим втрати тепла через теплові мости, що утворюються в конструкціях.
Для монтажу панелей arcoPlus® 324 на висоті понад 1,5 м необхідно встановити відповідний роз’єднувальний профіль, до якого кріпляться панелі arcoPlus® (див. діаграму навантажень) за допомогою спеціальних кронштейнів, що дозволяють системі витримувати навантаження на стиск, забезпечуючи ковзання, викликане тепловим розширенням.

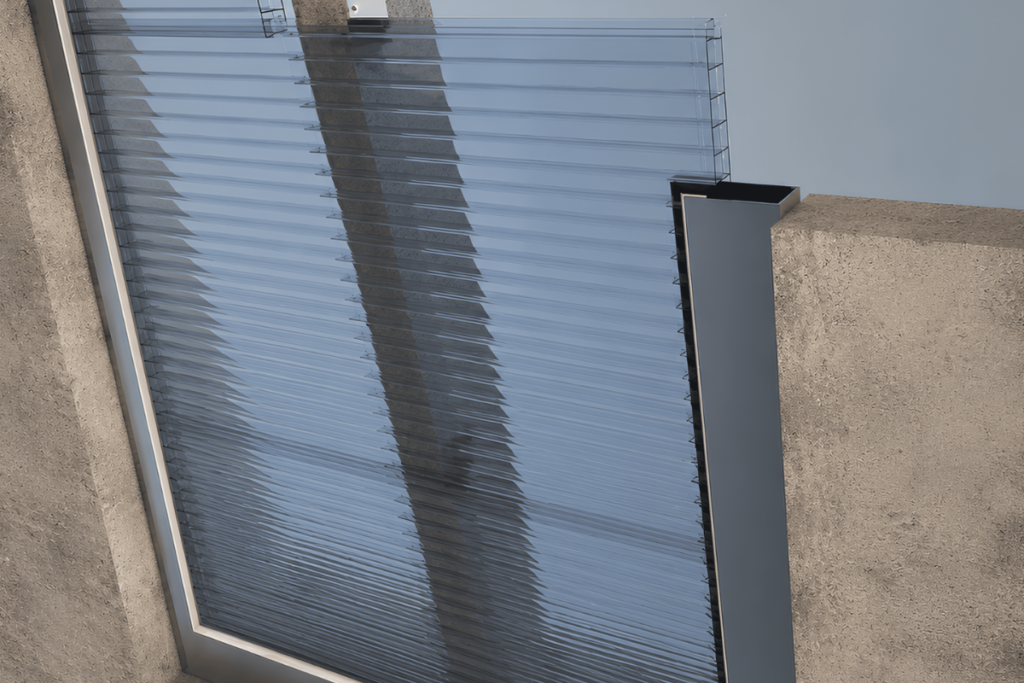

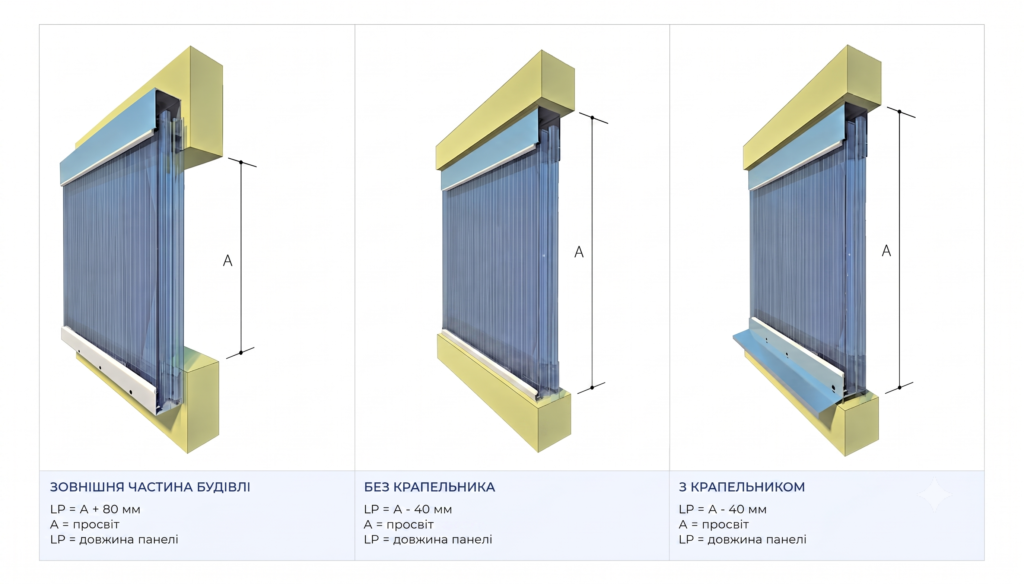

монтаж суцільної напівпрозорої віконної конструкції
деталь монтажу віконної конструкції з нержавіючою пластиною 4063 для кріплення до поперечного профілю
базовий профіль без водостічного жолоба 4062 та ущільнювач 1169B для монтажу панелей у вертикальних фасадах

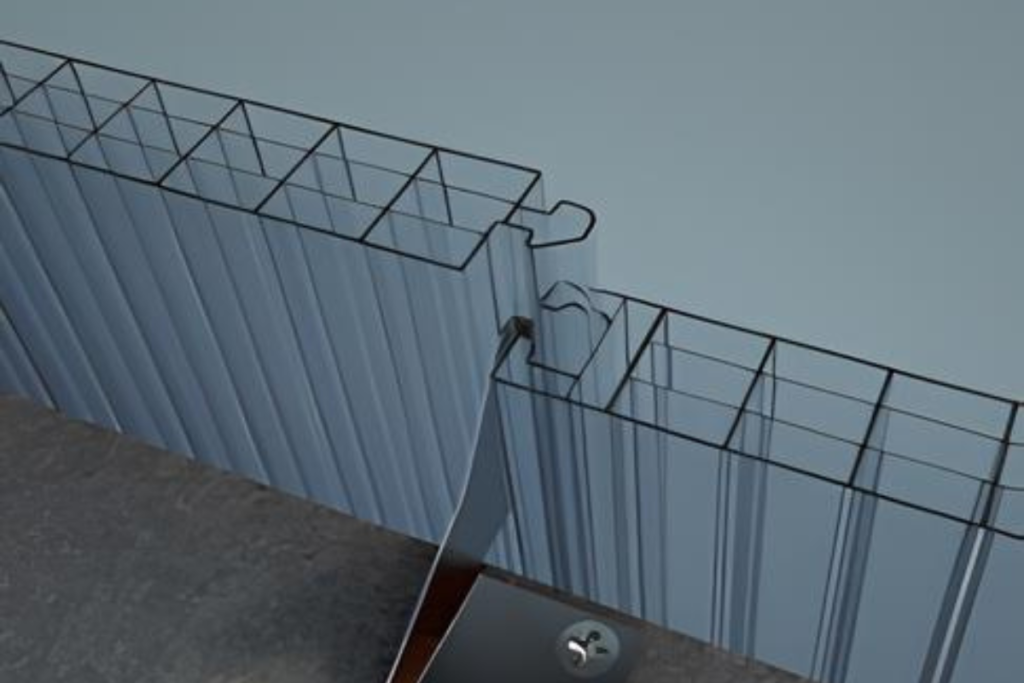

деталі розміщення кріпильної пластини з нержавіючої сталі 4063

Системи, що відкриваються

Панелі ArcoPlus®, окрім того, що мають асортимент аксесуарів, які дозволяють встановлювати нерухомі вертикальні фасадні конструкції, можуть використовуватися для створення вікон, що відкриваються, для вбудовування в стрічкові конструкції або безпосередньо у самі фасадні конструкції. Відповідна інформація доступна у відповідному розділі веб-сайту.

Аксесуари — замкові з'єднувальні елементи arcoPlus® 324

Аксесуари системи arcoPlus® 324 доповнюють рішення для огороджувальних конструкцій та вікон, забезпечуючи периметральну герметичність, компенсацію теплового розширення та інтеграцію з опорними профілями. У цьому розділі ви знайдете компоненти, призначені для системи 324 (коди та зображення), які допоможуть визначити конструктивні деталі з урахуванням типу огороджувальної конструкції та умов навколишнього середовища на об’єкті.

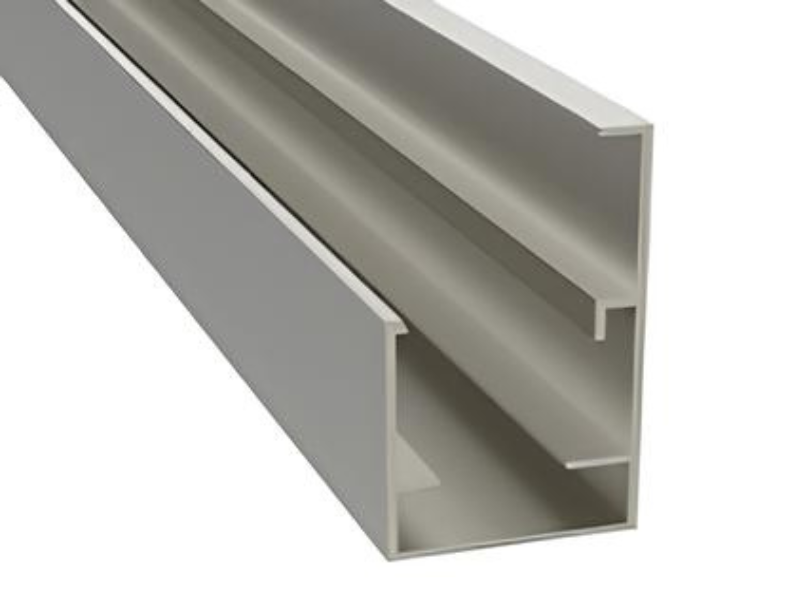

Код 4062 - Базовий профіль з алюмінію

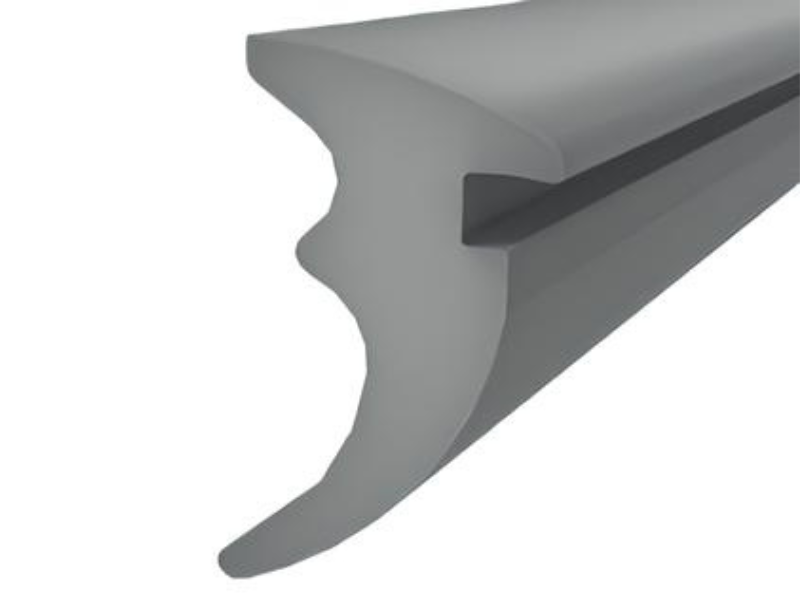

Код 1169/B Ущільнювач Slip-coat

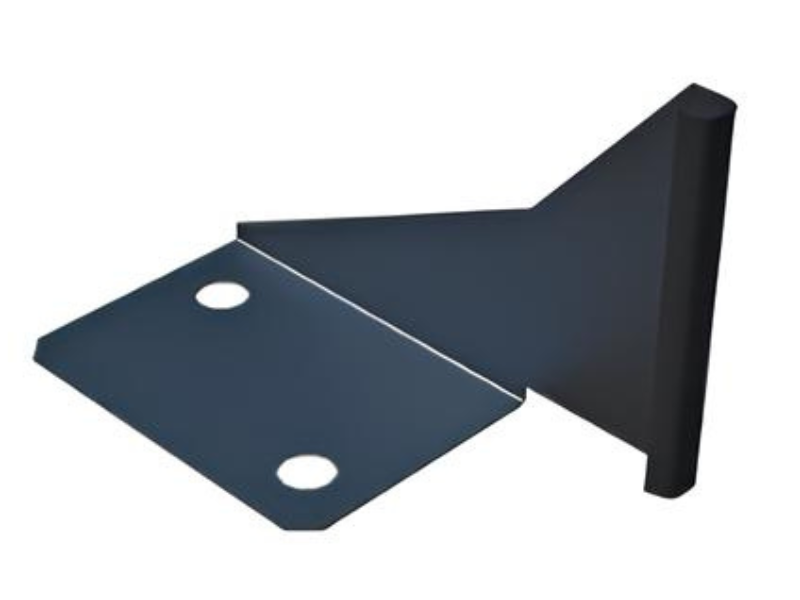

Код 4063 Нержавіюча сталева кріпильна пластина

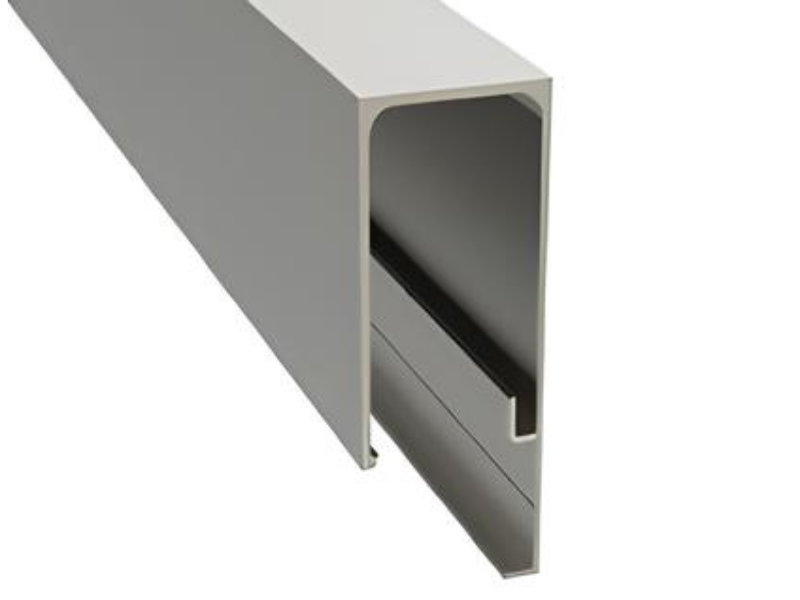

Код 4061 Верхній та бічний профіль з алюмінію

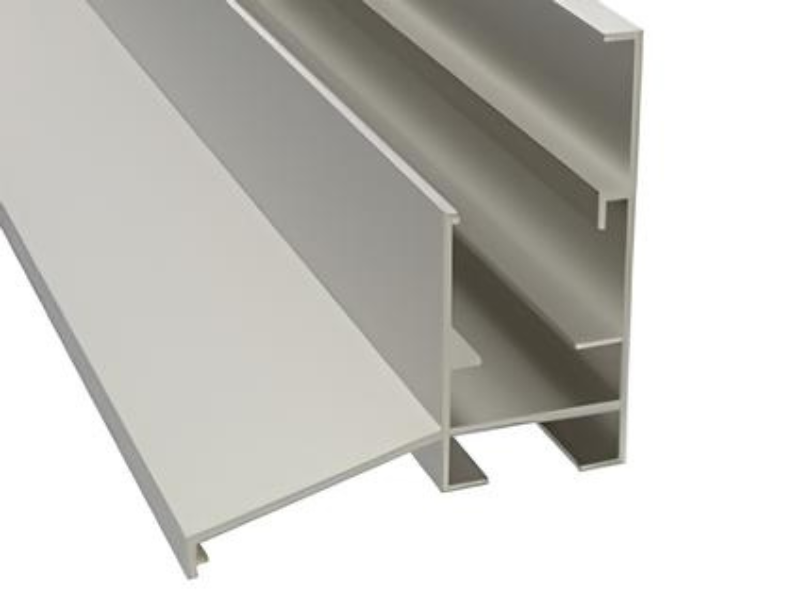

Код 4064 Базовий профіль з алюмінію з водостічною рейкою

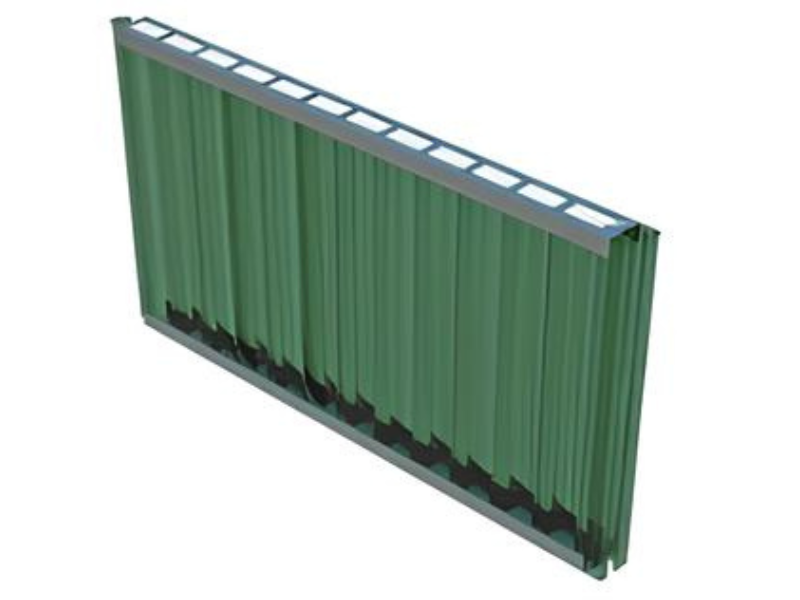

Код 4066 Додаткова стрічка для обклеювання комірок arcoPlus 324
