Замкова система arcoPlus® 344х

Замкова система стільникового полікарбонату з захистом від ультрафіолетового випромінювання для напівпрозорих вікон та навісних фасадів

arcoPlus® 344Хце замкова система з стільникового полікарбонату , призначена для створення світлопрозорих покрівель та конструкцій у будівельній галузі : конструкція з альвеолярного полікарбонату поєднує легкість та міцність, покращуючи ізоляцію та розсіювання світла порівняно з суцільними листами (чотиристінна конструкція).

Він підходить для дахів (включаючи суцільні дахи), мансардних вікон та навісів , напівпрозорих фасадів та вертикальних заповнень , підвісних стель та облицювання там, де потрібне контрольоване природне освітлення. Використання замкової багатостінної полікарбонатної системи дозволяє покривати великі поверхні з естетичною безперервністю, скорочуючи час монтажу та спрощуючи управління деталями.

Захист від ультрафіолету та коекструзійна обробка (якщо застосовується) сприяють довговічності на відкритому повітрі, зменшуючи пожовтіння та погіршення експлуатаційних характеристик. Для надійних результатів важливо враховувати закриття комірок, оздоблювальні аксесуари, правильні з’єднання та допуски на теплове розширення, а також перевірку на вітрову/снігову стійкість та мінімальні ухили залежно від проекту.

Деталі складання - замкової системи з блокуванням arcoPlus® 344X

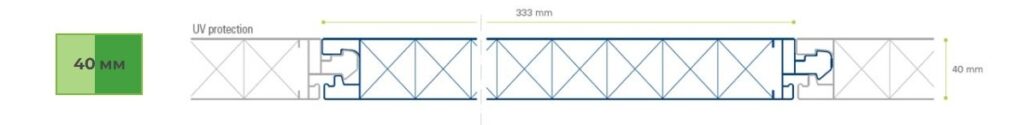

Чотиристінічна конструкція з пазово-шпунтовим з’єднанням товщиною 40 мм не тільки забезпечує панелі значну міцність на вигин, але й дозволяє встановлювати її без металевих стійок, що усуває втрати тепла через теплові містки, що виникають внаслідок конструкцій.
Дотримуючись вказівок на графіках несучої здатності, для конструкцій довжиною понад приблизно 2,2 м ми рекомендуємо встановити відповідний опорний профіль, до якого панелі arcoPlus® кріпляться за допомогою відповідних кронштейнів. Це дозволяє системі витримувати навантаження, а також дозволяє ковзати через теплове розширення.

монтаж суцільної напівпрозорої віконної конструкції
деталь монтажу віконної конструкції з нержавіючою пластиною 4063 для кріплення до поперечного профілю
базовий профіль без водостічного жолоба 4062 та ущільнювач 1169B для монтажу панелей у вертикальних фасадах
деталі розміщення кріпильної пластини з нержавіючої сталі 4063

Системи, що відкриваються

Панелі ArcoPlus®, окрім того, що мають асортимент аксесуарів, які дозволяють встановлювати нерухомі вертикальні фасадні конструкції, можуть використовуватися для створення вікон, що відкриваються, для вбудовування в стрічкові конструкції або безпосередньо у самі фасадні конструкції. Відповідна інформація доступна у відповідному розділі веб-сайту.

Аксесуари — замкові з'єднувальні елементи arcoPlus® 344X

Аксесуари системи arcoPlus® 344X доповнюють рішення для вікон та заповнення, забезпечуючи герметизацію периметра, належне управління тепловим розширенням та інтеграцію з конструкційними профілями. У цьому розділі ви знайдете компоненти, призначені для 344X (коди та зображення), корисні для визначення виконавчих деталей на основі типу закриття, умов навколишнього середовища та проекту.

Код 4062 - Базовий профіль з алюмінію
Код 1169/B Ущільнювач Slip-coat
Код 4063 Нержавіюча сталева кріпильна пластина
Код 4061 Верхній та бічний профіль з алюмінію
Код 4064 Базовий профіль з алюмінію з водостічною рейкою
Код 4066 Додаткова стрічка для обклеювання комірок arcoPlus 324
